執行器
▉ M9106-xGx-2系列6Nm開關及浮點控制電動執行器
應用
M9106-xGx-2系列電動執行器是直接安裝、非彈簧復位、24VAC供電的電動執行器。
該系列執行器為同步電機驅動，提供開關或浮點控制。運行扭矩為6Nm。適用于HVAC系統風閥的控制，也適用于可變風量末端裝置（VAV Box）的閥板控制應用。
所用型號執行器直接安裝在風閥箱上，易于安裝。
特點
▶ 35dBA噪聲額定值滿足開放式吊頂環境的噪聲條件
▶ 同步電機驅動，提供恒定的轉動時間，與負荷無關
▶ 單一螺絲連接件的閥軸直接安裝方式，節省了安裝時間，并連接牢固
▶ 電磁離合器保護執行器齒輪系，使風閥及執行器在停止時免于由于過扭矩而損壞
▶ M9106-IG x-2型轉動時間在現場可選擇，可為特別的應用提供****的轉動時間
▶ 安裝在圓軸直徑可達13mm或邊長達10mm尺寸的方軸上
▶ 可調整終點位置，并可正轉或反轉運行
▶ 1/2英寸NPT螺紋導線并開孔滿足電氣規范要求，并容許使用鎧裝電纜接線
▶ 手動操作按鈕簡化了執行器的設定，并現場可調整
▶ 輸出位置反饋信號提供了簡單，精確的閥位信號
▶ 防護等級：IP32
▉ M9100系列連續調節性電動執行器（24 VAC/DC電源）
特點
▶ 0（2）-10VDC或0（4）-20mA控制
▶ 可并行連接多達5個執行器
▶ 螺釘式接線端子
▶ 萬能式的聯軸環設計：圓軸直徑10至20mm，方軸尺寸10至16mm
▶ 低噪聲
▶ 旋轉方向可選擇
▶ 可限制旋轉角度
▶ 通過手動按鈕實現手動操作
▶ 終點停止時，電機保持節能狀態
▶ 防護等級：IP40
▶ 運行功耗：4W
閥門
▉ VLC2000系列電動閥
VLC2000系列電動閥門可以根據區域控制器的要求調節水流量。通過控制風機盤管的冷凍或熱水供應來維持室內的溫度。有3種口徑DN15/20/25，執行器帶彈簧復位功能，執行器及閥體可容易并快速地直接裝配，不需任何連接及調校。

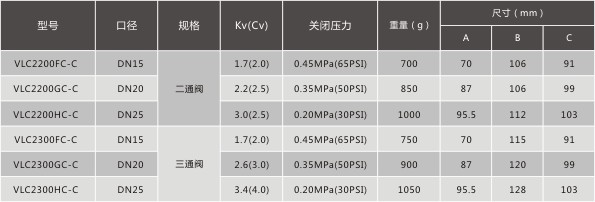

選型表：

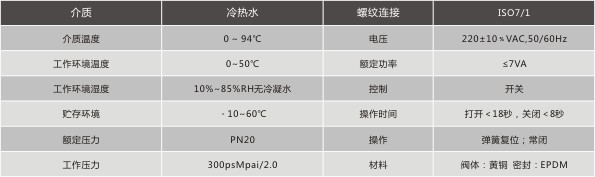

技術參數：
▉ VG1000系列螺紋連接球閥
VG1000系列螺紋連接球閥用于調節暖通空調系統中熱水、冷水和低壓蒸汽的流量。整個VG1000系列鍛造黃銅球閥可以和江森自控VA9104、M9106、M9108、M9109系列非彈簧復位電動執行器以及VA2202、M9206、M9216系列彈簧復位電動執行器，實現開關、浮點或者比例模擬控制。
閥體在現場裝配時采用BSPP螺紋。

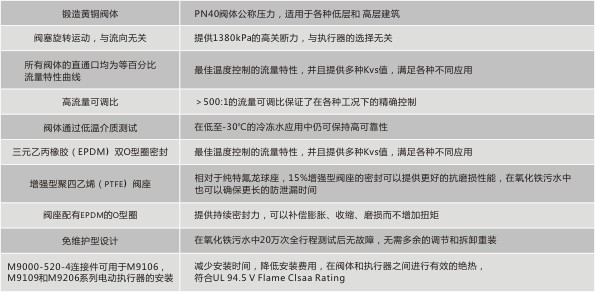

特點和優勢：
▉ VF6000系列蝶閥及其配套VA 300系列執行器
VF6000系列蝶閥用于暖通及制冷系統中熱水、冷凍水和冷卻水的通斷和流量調節控制。VF6000系列蝶閥包括了DN50至DN600之間的所有型號。通過配備開關型和模擬型執行器，可以實現不同的控制模式。

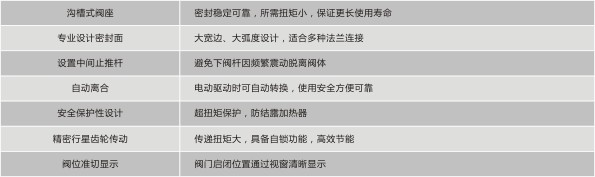

特點和優勢：

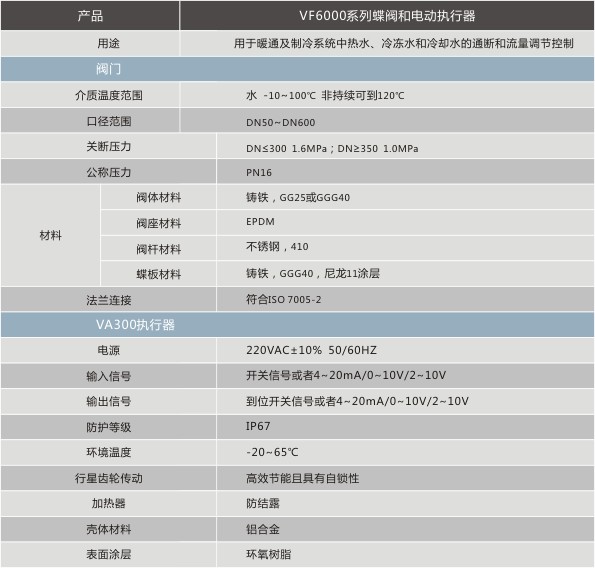

技術參數：

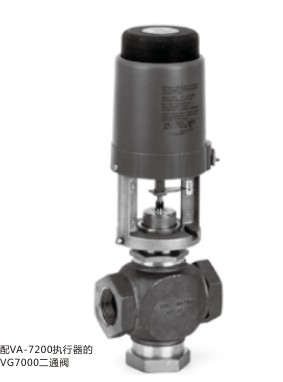

▉ VG7000系列內螺紋連接青銅兩通及三通混流閥門
介質溫度：2...140℃（黃銅閥芯），2…170℃（不銹鋼閥芯）
VG7000系列電動青銅閥門帶有管螺紋接頭，可以根據控制器的的要求調節水或蒸汽的流量。它適用于采暖、通風及空調系統。此系列閥門有“常開”（PDTC-閥桿向下關閉）、“常閉”（PDTO-閥桿向下開閥）及三通混流閥體配置。
特點
▶ 種類齊全的青銅閥門，閥門尺寸從DN15至DN50，有二通常開、二通常閉及三通混流閥體
▶ 閥門可配電動或氣動執行器
▶ 所有閥門均經過關緊力測試
▶ 采用標準化密封技術
▶ 靈活易用的設備選型表
▶ 標準化閥帽及閥桿設計

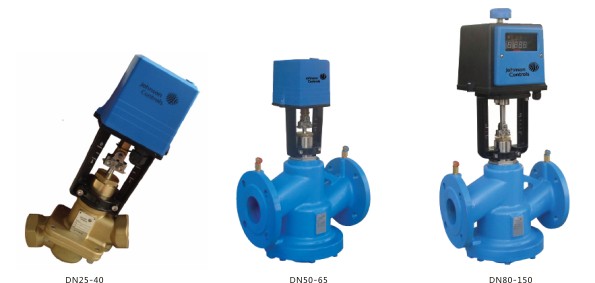

▉ VPA系列動態平衡調節閥及VAP系列執行器
特點：
▶ AHU用動態平衡電動調節閥包含兩個功能控制元件：動態平衡閥及電動執行器。動態平衡閥對流經閥門的流量壓差進行感知和調節。電動執行器根據控制器給的控制信號控制閥門。
▶ VPA系列閥門的****流量可根據客戶的要求進行設定�？赏ㄟ^(guò)電路板上流量開度電位器進行電子式調節，調節易操作。
▶ VPA的平衡腔采用內置導壓管，與外置導壓管相比能有效避免現場安裝的碰撞和損壞，結構更加緊湊。
▶ 閥體部分為球墨鑄鐵，表面經防銹處理，外觀精美。
▶ 閥門關斷壓差高，泄漏量非常小。
▶ 控制閥部分采用直行程電動執行器，控制精度更高，可以實現更加完美的等百分比流量特性曲線。
▶ 執行器標準配置帶手動功能。

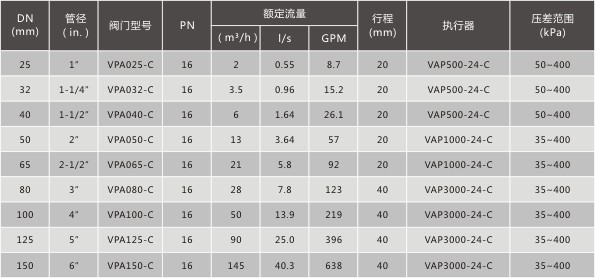

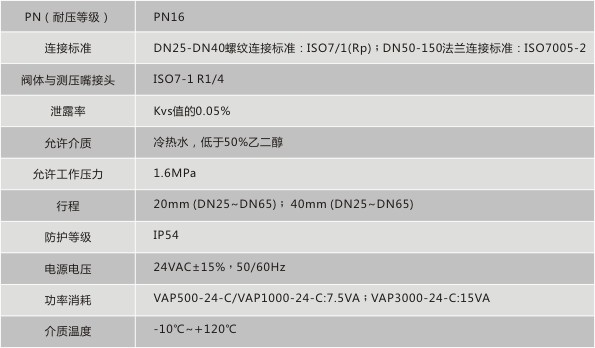

技術參數：

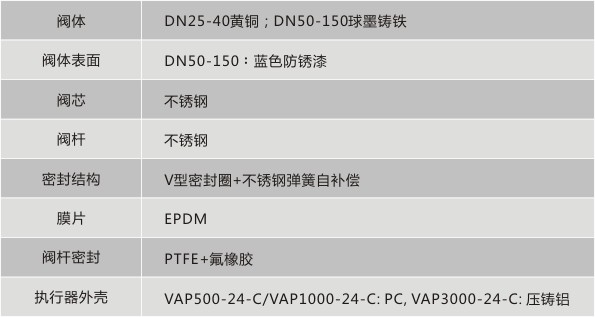

材質：
VPA系列平衡閥：

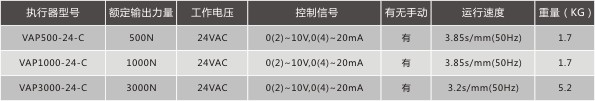

VAP系列執行器：
